大宇电采暖项目案例——乐营淀山湖国际营地

2021-11-29

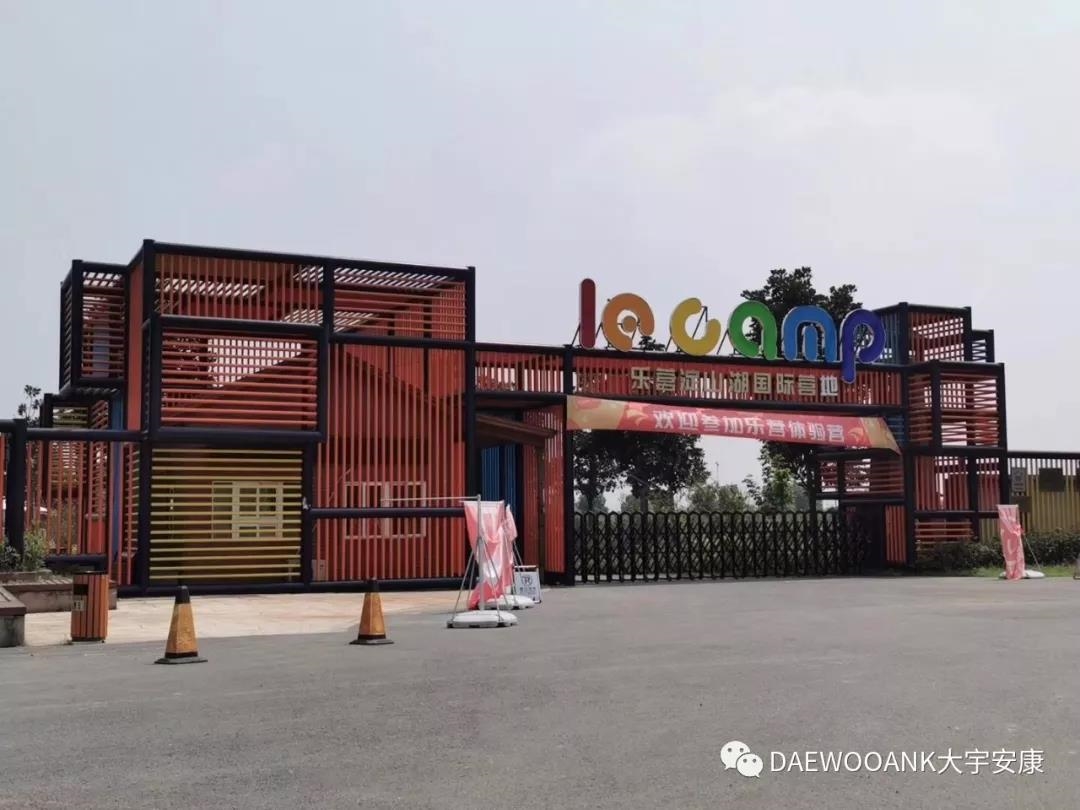

乐营淀山湖国际营地营地占地520亩,包括有220亩的水域,水源均来自淀山湖,达到国家二级水质标准。营地生态环境得天独厚,拥大片开阔的草坪、果园,还有二十余种植物品种。不仅地理位置优越,基础设施完善,还拥有非常丰富的活动项目可供选择体验。乐营国际营地除了有丰富的活动项目外,这里的住宿也是一次特别的体验。

安康地暖

采暖设计说明

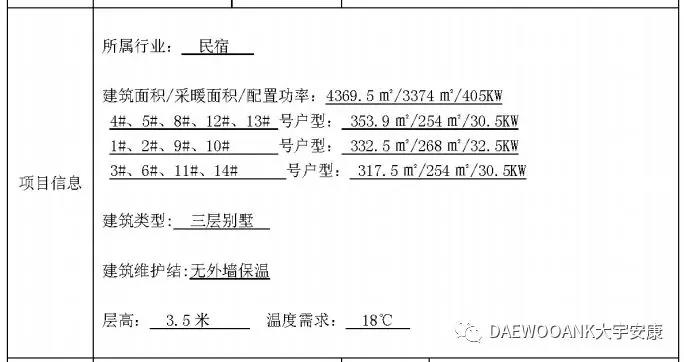

一、设计概况及设计内容

1、本工程为营地10#房型电采暖项目;采暧面积为268㎡

2、本设计为大宇安康远红外线电采暖系统。

二、设计依据

1、 《采暧通风与空气调节设计规范》 (GB50736-2012)

2、 《全国民用建筑工程设计技术措施 -暧通空调动力》 ( 2009)

3 、《低温辐射电热膜供暖系统应用技术规程》(J GJ 319- 2013)

4 、 《严寒和寒 冷地区居住建筑节能设计标准》(J GJ26- 2010)

5、 《辐射供暖供冷技术规程》 ( JGJ142-2012)

安康地暖

三、采暖设计参数

冬季采暧室外计算温度:0至- 5℃。(按上海地区冬季采暧室外计算温度计算)

采暧室内计算温度:18 士2℃。设计热负荷及发热电缆布置热负荷

四、本工程供暖设计总热负荷为32. 7KW。

五、施工说明

1.建筑物内抹灰工程和暗铺设的其他管线工程已完工。

2.配电箱己就位,温控器各分支回路管线工程已完成。

3.地面质量符合现行国家标准《建筑地面工程施工质量验收规范》GB50209 的有关规定。

4. 作业面已清理干净,无其他专业交叉施工。

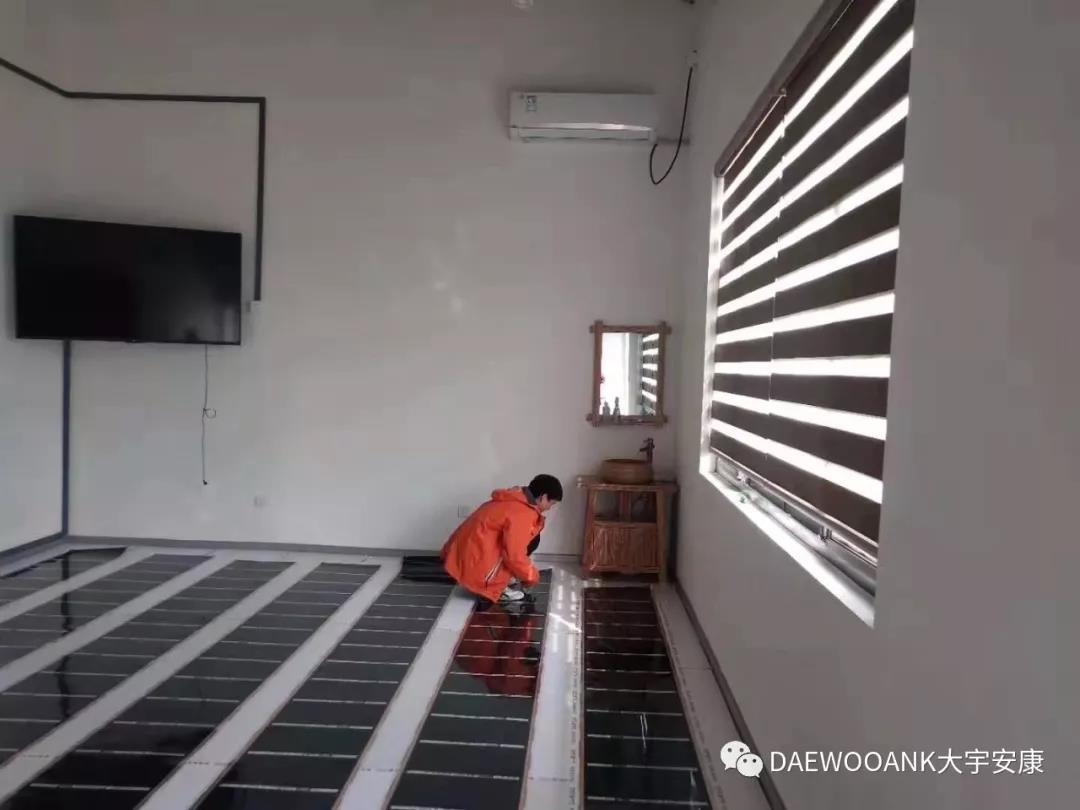

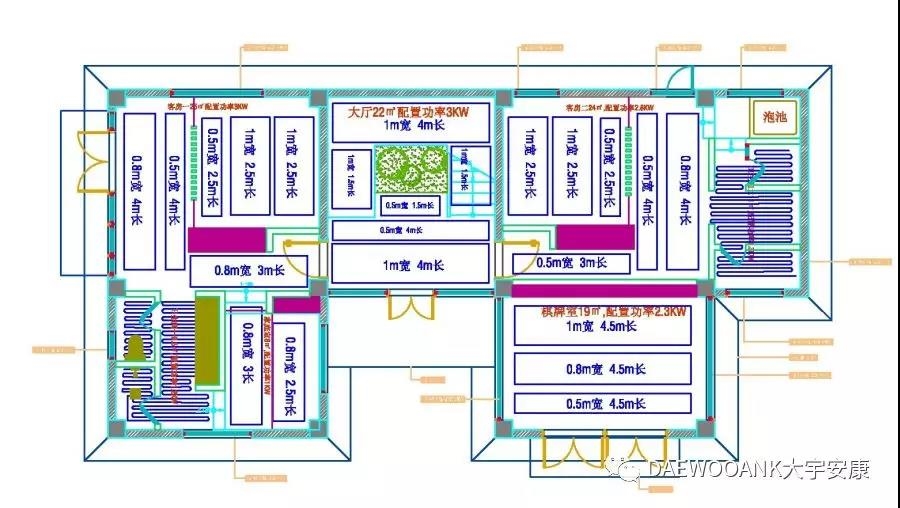

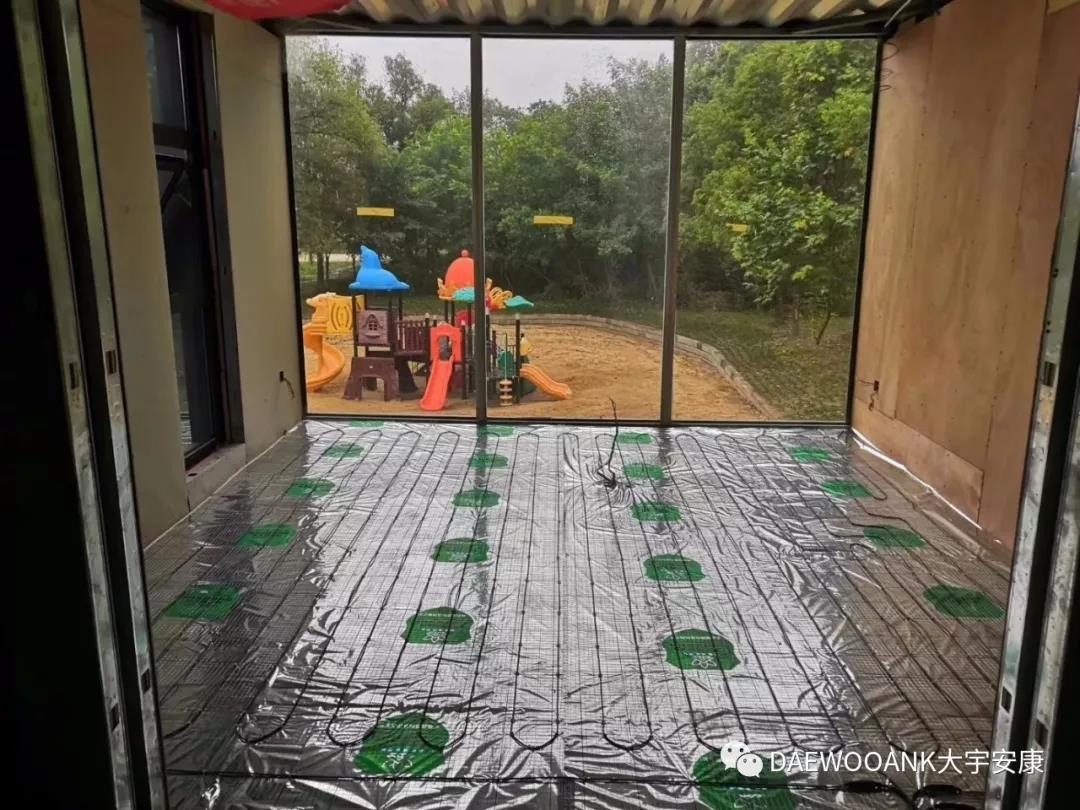

5. 六、电热膜/电缆系统施工

1.走廊内电热膜距墙不小于200mm, 预留Φ20穿线管位置。

2.地面与墙、柱等垂直构件交接处,留10mm宽伸缩缝;当地面面积超过30m或边长超过6m时,按照6m间距设置伸缩缝,伸缩缝宽度不应小于8mm。

安康地暖

七、施工要求

1、电地暖系统施工宜在室内初装修后进行,施工环境温度宜在5℃以上,施工中应将现场清理干净。

2、施工区域不得进行明火作业。

在填充层、面层及室内装饰施工过程中,不得在施工区域进行钻孔、打钉等可能损坏电地暧的操作。

3、在填充层未固化前,严禁通电调试和使用电地暧。

八、其他

凡与施工有关而又未说明之处,参见以下国家、地方标准图集施工:

《低温辐射电热膜供暖系统应用技术规程》(JGJ319-2013)

《辐射供暧供冷技术规程》 ( JGJ142-2012)

《建筑给水排水及采暧工程施工质量验收规范》 (GB50242-2002)

《低温辐射电热膜供暧系统建筑设计图集》 (11CYHO1)

电气设计说明

安康地暖

一.设计依据

国现家行有关设计规程,规范及标准,主要包括:

1.《民用建筑电气设计规范》JGJ / T 16- 2008

2.《低压配电设计规范 》GB 50054 - 2011

3.《公共建筑节能设 计标准》GB50189- 2005

4.《低温辐射电热膜供暖系统应用技术规程》JGJ 319-2013

二.设计范围:

220V电热膜配电系统;

三.电热膜配电系统设计:

1.本建筑为普通住宅建筑。

2.负荷分类容量及计量:

电热膜配电负荷为兰级负荷,每户设计容量见设计施工图。

四.设备安装

1.温控器均底边距地1. 2~1. 4米明装 。

2. 导线选择及敷设

除非特殊说明外导线均为 BVR- 500- 4mm , 穿PVC阻燃管,穿管规则:三根以下为PC16

三至六根为PC25七至八根为PC32。

3.温控器安装位置位于室内照明开关旁,具体以现场为准,预留86线盒,电源线要求布置到位。

4.每个接线盒到地面预埋PC20穿线管。

5.温控器尺寸:宽X高X厚 86*86*2CM

6.配电线路应采用剩余电流动作保护器,并应自动切断故障电源,剩余动作电流值不应大于 30 mA。

安康地暖

五.其它

1.总等电位联结,局部等电位联结做法参见《等电位联结安装》 (02D501- 2) 图集、

《低温辐射电热膜供暧系统建筑设计图集》 ( 11CYH01) 。

2.凡与施工有关而又未说明之处,参见国家、地方标准图集施工。

本工程凡与施工有关而又未说明之处,参见以下国家、地方标准图集施工:《低温辐射电 热膜供暖系统建筑设计图集》 (11CYH01) ;《 等电位联结安装》( 02D501- 2) 图集 ;
